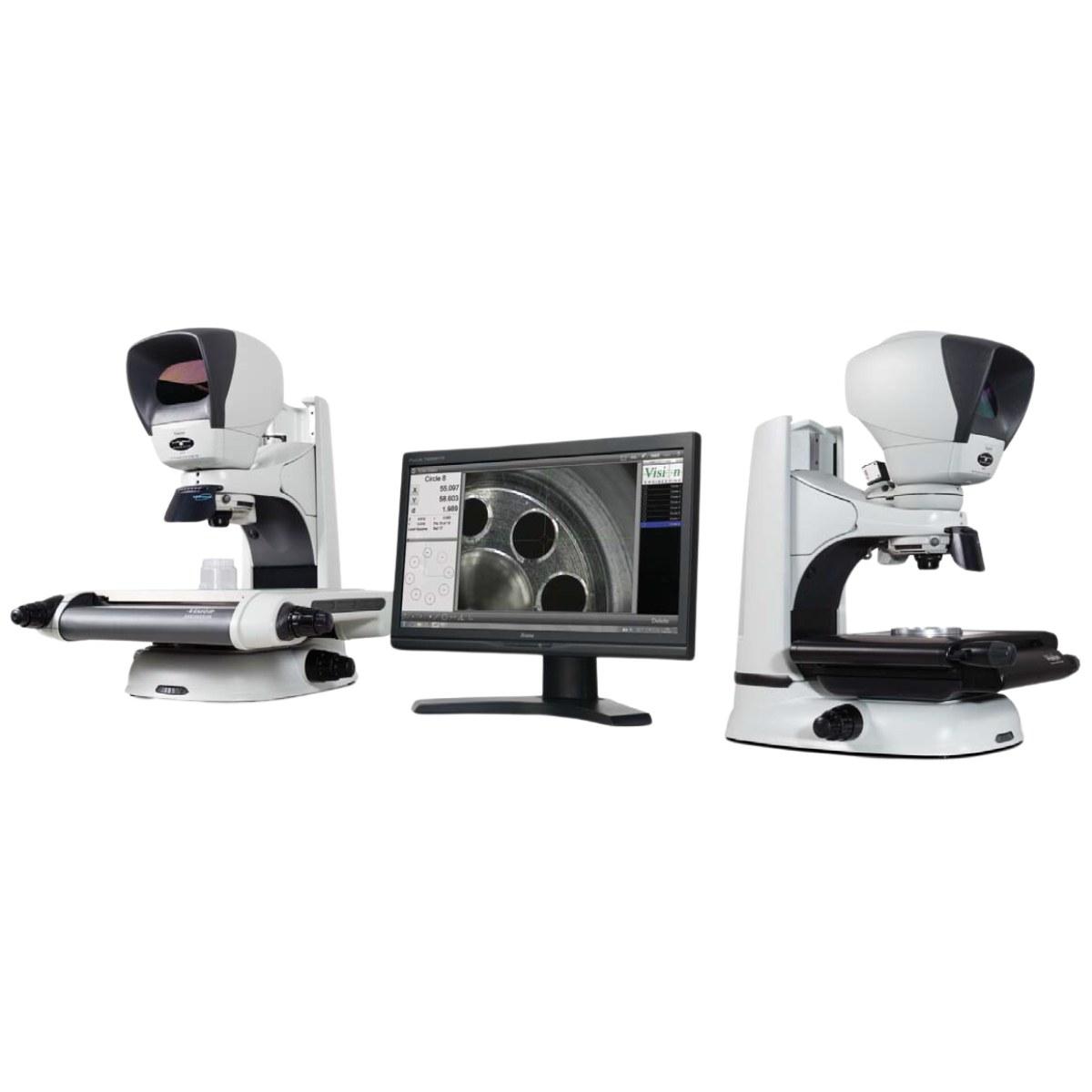

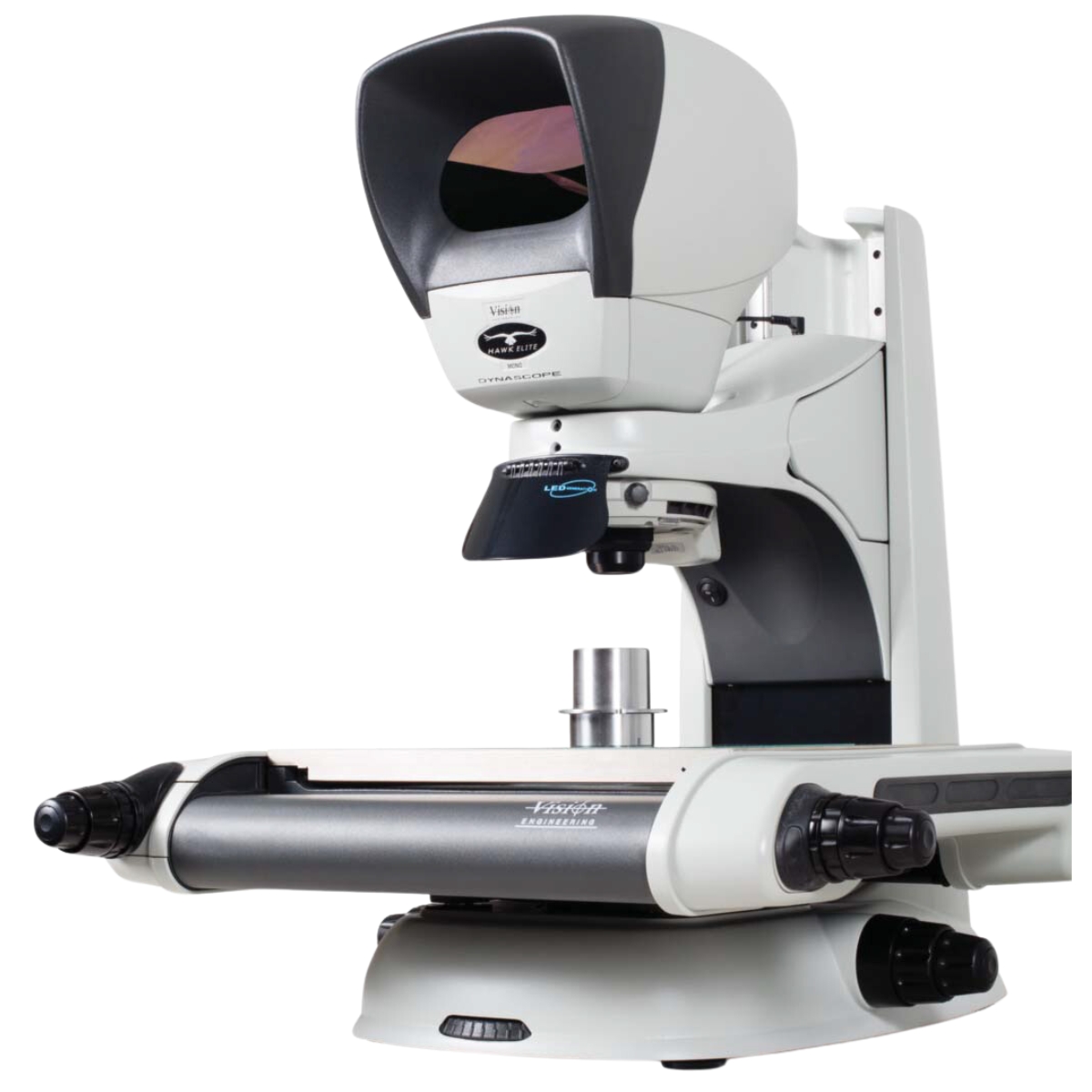

Sistema de Medição por Vídeo Ótico Modelo Hawk, Vision.

Descrição

Equipamento com design moderno, fácil manuseio, ideal para ser utilizado
em chão de fábrica;

Equipamentos com deslocamento manual ou motorizado (CNC);

Realiza medição de peças complexas sem contato muito simples ao usuário
devido ao sistema de visualização do produto, detector de borda (opcional) para
maior produtividade no processo;

Capacidade de ampliação com objetivas de 10X até 1000X;

Combina imagens óticas de alta resolução e alto contraste com um
microprocessador intuitivo para dar precisão e simplicidade à utilização;

Equipado com processador geométrico QC-200 com as seguintes funções:

Alinhamento e ponto de origem;

Criação de elementos como: ponto, linha, círculo, distâncias, ângulo;

Salvar e carregar dados ou elementos medidos;

Possibilidade de armazenar até 10 programas de medição de até 100
características;

Saída de dados via portas USB e RS-232.

Altíssima Erro máximo permissível a partir: 2+(4,5*L/1000) µm, sendo L
em mm.

Para mod. QC-300, sistema permite captura de imagem e arquivo através de
medição por câmera de vídeo, intercambiando com a medição ótica.

Incorporado com ferramentas de medição, como detecção de borda através
de linhas cruzadas, detecção simples e automática de elementos.

Sistemas QC-5000 trabalham com auxílio de PC, software de processamento
poderoso que reúne as funções descritas acima e comparação com desenhos Auto
Cad (.dxf).
